詳細介紹

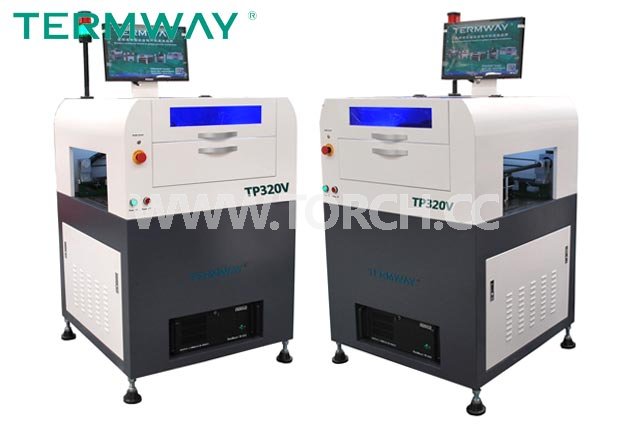

【商品名稱】：立式全自動視覺貼片機TP320V
【品 牌】：泰姆瑞
【商品規格】：TP320V
【商品簡介】：
TP系列立式貼片機是一款全自動貼片機，它通過真空吸嘴可以貼裝各種元件，是目前市場上性價比高的全自動貼片設備。 一款工業級小型視覺貼片機，大批量貼裝0402元器件的智選。配置視覺對中系統，滿足高精密度0.65mm腳距之QFP IC或BGA等芯片的貼裝．除標準的圓形基準點外，沒有絲印焊錫膏的方形PCB焊盤和環型穿孔焊盤，也可作為基準點來識。
【特點】：
1.整機采用鑄造結構。底部平臺和Y軸龍門結構全部采用大理石，有效保證貼片機長期使用的可靠性和穩定性。
2.整機采用精密導軌，有效提高貼片精度。
3.整機采用高清晰工業相機，完成高精密元器件的視覺對位貼裝。
4.配置視覺系統的貼片機，可以自動識別MARK點，有效提高貼片機生產效率和貼片精度。
5.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷使用。

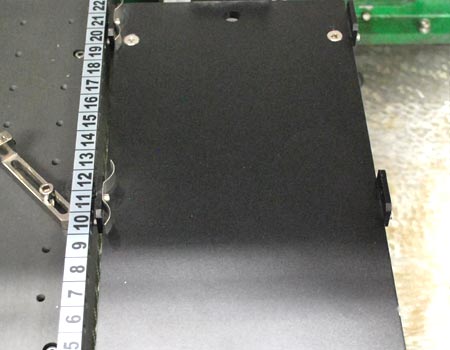

6.標配一套小型IC盤。

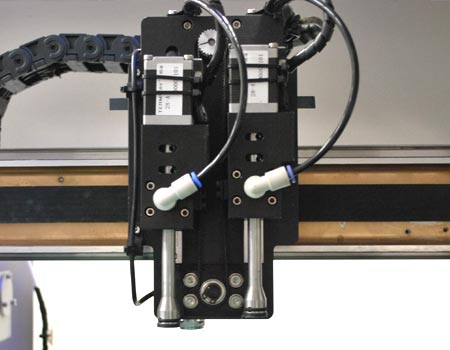

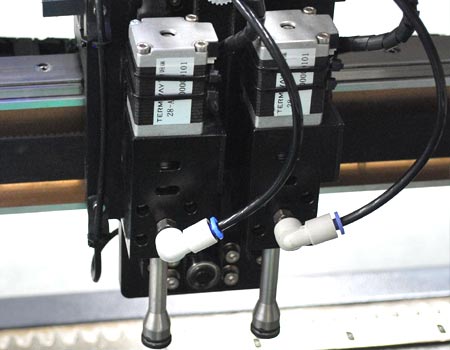

7.整機配置5種吸嘴。可由軟件提示手動更換吸嘴。
8.高性價比全自動貼片機，適合中小規模生產、科研及個人使用。
【選配件】：
1、GF款電動喂料器（CF款備選，適合低成本生產和研發使用）
2、吸嘴
3、散料盤
4、IC托盤
5、振動喂料器
【技術參數】：
|
|
TP320V
|
|
最大電路板面積
|
350×210mm
|
|
最大移動范圍
|
410×320mm
|
|
Z軸最大移動范圍
|
10mm
|
|
典型貼片速度
|
4000-4500cph
|
|
理論最大貼片速度
|
5000 cph
|
|
重復貼片精度
|
±0.06mm
|
|
對位方式
|
視覺對位
|
|
可以貼裝元器件
|
0402以上阻容件和20mm以下IC
|
|
編程方式
|
影像學習/鍵盤輸入
|
|
傳動方式
|
采用工業雙同步帶傳動
|
|
帶式喂料器
|
可選配8mm,12mm,16mm,24mm,32mm喂料器
|
|
喂料器數量
|
可以放置46把8MM GF 款喂料器
|
|
IC盤數目
|
最多1個
|
|
操作系統
|
WINDOWS XP/WIN7 32bit
|
|
壓縮空氣
|
80psi（0.5Mpa） ，氣源需要外接氣源
|
|
電源
|
220v，50Hz，2kw
|
|
重量
|
350kg
|
|
外形體積
|
875*925*1165mm
|
【外形尺寸二維圖】：
